五孔家用墻壁開關插座（電源插座）如何裝線？
來源:m.sncsxh.com
|
作者:wonplug
|
發布時間: 2017-08-09
|
27407 次瀏覽
|
分享到:
開關插座作為一個最貼身又實用的電器，
如果只是裝個一位的開關，小白們或女性
肯定都會裝。因?yàn)橹挥幸桓€很簡單！但
是如果是五孔帶開關的你還會嗎？這個問
題我們看到包括有很多男士都在向百度提
問的。說難嘛，不難。但是電器為了安全
就得準得標準這樣才能安全、放心！
在組裝電線或插頭插座時，我們首先要懂
得以下幾個原則。只要你看完本文再也不
需要找專業電工都能獨立完成組裝維修。
正極火線用L，負極零線用N，接地極用E，
L1、L2是開關的火線支線，S是開關代號。
+為正極，-為負極。

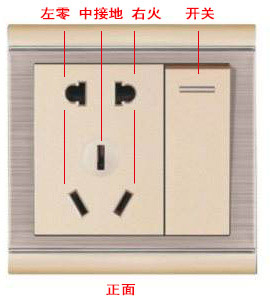

第一，左零右火。從插座正面來看插孔，
左邊的孔規定為零線，右邊的為火線。插
頭與電線要依照插座的左零右火規則來設
計或組裝。而從插座底部看則是相反的。

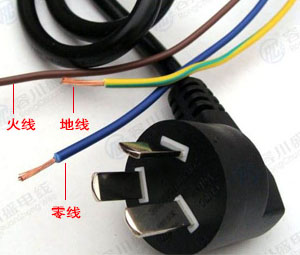

第二，深火淺零，紅火藍零，雙色接地。
一般電腦跳線深色為正極，淺色為負極。
家庭電源線紅色為火線，藍色或綠色為零
線，雙色線為接地線。電源線插頭的灰色
火線，藍色為零線。

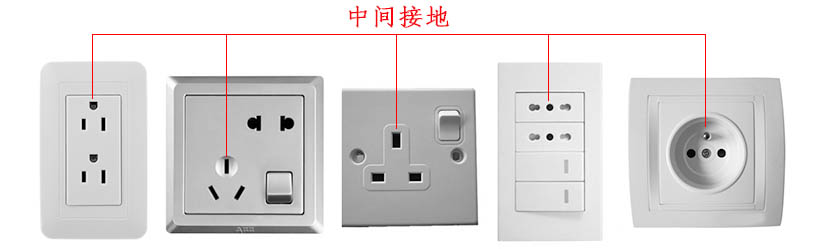

第三，中間接地。插座的接地極都是在中
間的。可以觀察各國的插座標準。
第一種接法：開關控制插座
利用開關控制插座，則從2
處引入火線，再延伸到1處，則L處的線
與3處的線均不需要接。

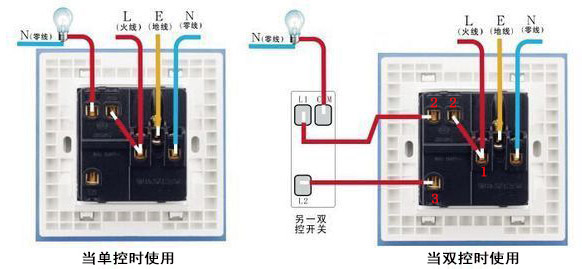

第二種接法：插座+單控（圖左）
開關控?zé)魠s不控插座。從插座的背面接中
間E標志的地線，再裝N標志的零線。然
后接插座模塊如圖右邊1處的火線。插座
已正確連接。如果要接一個單控的燈，從
1處引一條線到開關模塊2處，再?gòu)?處
引線到燈的正極。這樣開關只控制燈泡。

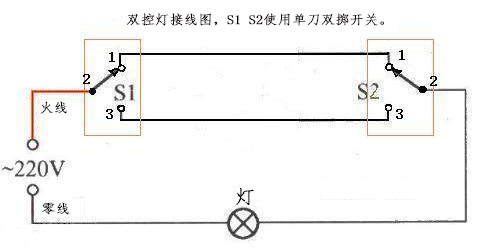

第三種接法：插座+雙控（圖左+右）
開關采用雙控接燈，插座獨立接電。E與N
L分別接好，從1處引線到2處，然后從2
處3處分別接到另一組開關的2處與3處。
通常2處與3處會是L1與L2的標志。
